LiF-lenzen

LiF (Lithium Fluoride) kristal vertoont uitstekende transmissie in het VUV-gebied. Het wordt gebruikt voor ramen, prisma’s en lenzen in het zichtbare en infrarode licht in 0,105 μm – 6 μm. LiF (Lithium Fluoride) kristal is gevoelig voor thermische schokken en zou worden aangetast door atmosferisch vocht bij 400 ° C. Bovendien produceert bestraling kleurencentra. Er moeten bescheiden voorzorgsmaatregelen worden getroffen tegen vocht en stralingsschade door hoge energie. Naast LiF (Lithium Fluoride) wordt het zachter op 600 ° C en is het enigszins plastic dat in radiusplaten kan worden gebogen. Het materiaal kan worden afgesplitst langs (100) vlak en minder vaak (110) vlak. De optische eigenschappen zijn goed en toch is de structuur niet perfect en is splitsing moeilijk. Honor Optics is de professionele LiF-optiekfabrikant van de VUV-klasse, en koopt de LiF-optiek van China graag bij de groothandel in LiF-optieken.

LiF (Lithium Fluoride) heeft de laagste brekingsindex van alle gangbare infraroodmaterialen. Het bezit ook de hoogste UV-transmissie van welk materiaal dan ook, in staat om significant over te brengen in het VUV-gebied op de waterstof Lyman-alfa-lijn (121 nm). Transmissie is ongeveer 40% bij 121 nm; dit is een van de meest populaire materialen voor een diep UV-spectrum. Het is enigszins oplosbaar in water terwijl het oplosbaar is in HDF en andere zuren. Het kan echter worden gereinigd met pure alcohol. welkom om aangepaste LiF optiek laatste prijs te raadplegen.

Zeer zuivere LiF-optische dubbele breking moet in overweging worden genomen voordat dit materiaal in optisch ontwerp wordt geselecteerd. Het is bestand tegen thermische en mechanische schokken. Het is twee keer zo hard als CaF2, maar slechts half zo hard als Ge. Het is aanzienlijk duurder dan CaF2 en BaF2, maar meestal niet duurder dan MgF2. LiF is met diamant draaibaar. welkom om aangepaste LiF optiek laatste prijs te raadplegen.

Producten vervaardigd: lenzen, asferische lenzen, ramen, wiggen, prisma's.

Oppervlakteafwerking: Typische specificaties voor de oppervlaktekwaliteit in het infrarood zijn een 40-20 scratch-dig in het spectrale gebied van 0,75 tot μm en 60-40 of 80-50 scratch-dig voor het gebied van 3-7 μm, afhankelijk van de systeemprestatievereisten.

Oppervlaktecijfer: in het infrarood varieert het typische oppervlakcijfer van 1/2 golf tot 4 golven @ 0.6328μm, afhankelijk van de systeemprestatievereisten.

AR-coatingopties: LiF kan AR-gecoat zijn voor gebruik in het infrarood, maar over het algemeen zonder veel verbetering in transmissie vanwege de lage brekingsindex en reeds hoge transmissie

Tab. 1. Belangrijkste eigenschappen van LiF

Optical Properties
Transmission Range 105 nm to 6 μm
Transmittance >90% at 300 nm to 4.5 μm
Refractive Index 1.3733at 2.5 μm;

1.6240 at 121 nm

Reflection Loss 4.4% at 4 μm (both surfaces)
Physical Properties
Density 2.64 g/cm3
Melting Point 845℃
Thermal Conductivity 11.3 Wm-1K-1 at 314K
Thermal Expansion 37 x 10-6 /℃
Mohs Hardness 113 with 600g indenter (kg/mm2)
Specific Heat Capacity 1562 J/(kg.k)
Dielectric Constant 9.0 at 100 Hz
Youngs Modulus (E) 64.79 GPa
Shear Modulus (G) 55.14 GPa
Bulk Modulus (K) 62.03 GPa
Rupture Modulus 10.8 MPa
Elastic Coefficient C11=112; C12=45.6; C44=63.2
Chemical Properties
Solubility 0.27 g/ 100g water at 18℃
Molecular Weight 25.94
Structure Cubic Crystal
Cleavage Plane (100)

Tab. 2. Brekingsindex van LiF, Nee = gewone straal

µm No µm No µm No
0.106 1.9130 0.108 1.8330 0.110 1.7770
0.121 1.6240 0.130 1.5690 0.140 1.5300
0.150 1.5030 0.160 1.4840 0.170 1.4690
0.180 1.4850 0.190 1.4455 0.200 1.4391
0.220 1.4291 0.250 1.4189 0.260 1.4164
0.270 1.4141 0.280 1.4121 0.290 1.4103
0.300 1.4087 0.310 1.4073 0.320 1.4060
0.330 1.4048 0.340 1.4037 0.350 1.4028
0.360 1.4019 0.400 1.3989 0.500 1.3943
0.600 1.3918 0.700 1.3902 0.800 1.3890
0.900 1.3880 1.000 1.3871 1.500 1.3832
2.000 1.3788 2.500 1.37327 3.000 1.3666
3.500 1.3587 4.000 1.3494 4.500 1.3388
5.000 1.3266 5.100 1.3240 5.200 1.3213
5.300 1.3186 5.400 1.3158 5.500 1.3129
5.600 1.3099 5.700 1.3069 5.800 1.3038
5.900 1.3007 6.000 1.2975

Tab. 3. Specificatie van LiF-opties

Specification Typical Level High precision
Sizes 2mm-150mm 2mm-180mm
Diameter tolerance +/-0.1mm +/-0.05mm
Thickness tolerance +/-0.1mm +/-0.05mm
Surface quality, scr/dig 60/40 20/10
Surface flatness(lambda) 2 L/4
Parallelism 3 arc min 10 arc sec
Clear Aperture 80% 90%
Chamfer 0.25mm at 45 deg 0.15mm at 45 deg
Coating As requested As requested

Transmissiespectrum

China LiF optics transmission spectrum

LiF-lenzen met hoge zuiverheid vertonen goede optische eigenschappen. Het kan worden gebruikt voor ramen, prisma's en lenzen in de VUV, UV, zichtbaar en infrarood, waarbij de gewenste transmissie zich in het bereik van 0,11 μm - 6 μm bevindt. Vanwege zijn specifieke roosterstructuur kan LiF (Lithium Fluoride) ook worden gebruikt als röntgendiffractie-apparaten. Honor Optics is de professionele LiF-optiekfabrikant van de VUV-klasse, en koopt de LiF-optiek van China graag bij de groothandel in LiF-optieken.

Hoofdspecificaties samengevat als volgt:

1. Windows
2. Lenzen
3. Polarisatoren
4. Prisma's
5. UV-bronnen
6. Ontvangers
7. Excimer-lasers
8. X-ray fluorescentie-instrumenten

Honor Optics is de professionele fabrikant van LiF (Lithium Fluoride) met ROHS-vereisten voor milieubescherming. Honor Optics kan bieden:

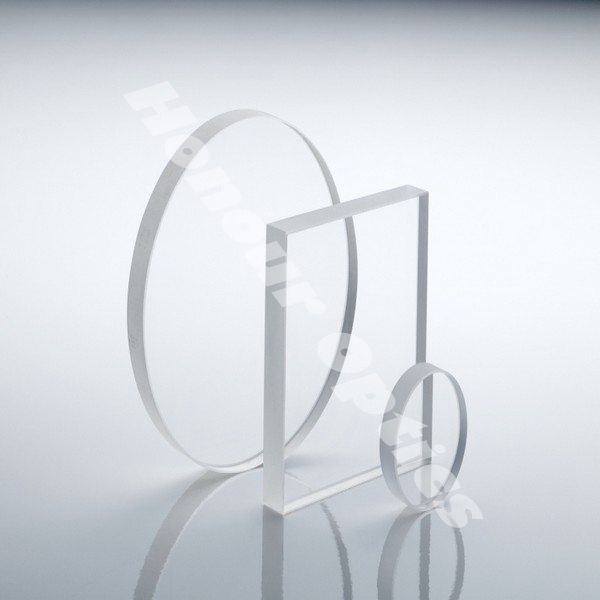

UV- en IR-niveau LiF (Lithium Fluoride) optische componenten met verschillende vormen, zoals staaf, vierkant, trede, wig, prisma, bolvormig, cilindrisch enzovoort.
Van goede kwaliteit LiF (Lithium Fluoride) kristal, maximale grootte is ongeveer 180 mm
Oriëntatie: < 100 >, < 110>, < 111 >
